浮頭列管式石墨熱交換器分為GHA(換熱管內，外徑為直徑022/032)與GHB(換熱管內，外徑為直徑036/050)兩大系列，其結構類同。換熱管表面光滑、流體流動阻力小，不易附著結晶物及結垢物。除表列規格外，本公司還生 產GHA1400-395至GHA1800-810及GHB1200-200至GHB2000-660各種規格產品，并可按工藝需要設計、生產雙向耐腐蝕及殼程或管程多程等特殊結構產品。帶氣液分離器的產品型號末尾加標注(F)用戶訂貨時注意：照片示實物圖，圖示為熱交換器結構圖。
技術特性： 殼程 管程
設計壓力 Mpa 0.3(Dn<1100) 0.3(Dn<900)
0.2(Dn>1100) 0.2(Dn>900)
設計溫度℃ 130(冷卻） 120(加熱）
換熱面積㎡ 5-810(按中徑計）
技術標準： HG/T3112-1998

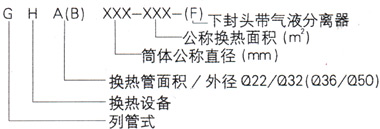

型號標記：
GHA[代替原(GH-HG5-1319-80)]型系列參數表
注：1F*指汽液分離器為鋼襯膠結構。2.換熱管長度指有效長度。3.接管法蘭a,b為平面法蘭HGJ45-91PN1，VMPa。4.表中H2尺寸僅供參考，根據用戶要求可以改動，但應小于設備總高的1/2。
